Протяженные электроды анодного заземления ЭЛЭР-2, ЭЛЭР-5

Однослойные протяженные электроды анодного заземления ЭЛЭР-2, ЭЛЭР-2.1, ЭЛЭР-5 имеют одну рабочую оболочку из электропроводного эластомера с заданным в процессе их изготовления постоянным значением удельного объемного электрического сопротивления в диапазоне 0,5-5,0 Ом • м. Протяженные электроды ЭЛЭР-2, ЭЛЭР-2.1, ЭЛЭР-5 различаются толщиной рабочей оболочки и, соответственно, номинальной удельной плотностью анодного тока.

Многослойные протяженные электроды ЭЛЭР-2 / 2.1 кроме рабочей оболочки имеют еще одну эластомерную оболочку, значение удельного объемного электрического сопротивления которой задается в процессе изготовления в диапазоне 50-3000 Ом • м и может быть переменным по длине электрода. Назначение этой оболочки протяженного электрода — обеспечить оптимальное распределение тока, стекающего с анодного заземления, в средах с различным удельным электрическим сопротивлением и при различном состоянии изоляционного покрытия защищаемого сооружения. Выбор значения удельного объемного электрического сопротивления электропроводного эластомера для указанной оболочки и, соответственно, значений R, a, Z электрода производится на стадии проектирования исходя из конкретных параметров коррозионной среды и защищаемого объекта.

Комплектные протяженные электроды анодного заземления ЭЛЭР-2.1 К  (в заводской коксовой упаковке)  имеют на то-копроводе две оболочки: из электропроводного эластомера и коксовой крошки, общим каркасом для которых служит чехол из углеродного материала, покрытого электропроводным эластомером.

Отличительными качествами протяженных электродов анодного заземления ЭЛЭР-2.1 К, ЭЛЭР-2.1/2К являются:

Конструктивное исполнение типов протяженных электродов ЭЛЭР-2, ЭЛЭР-2.1, ЭЛЭР-5 представлено на рис. 1-3.

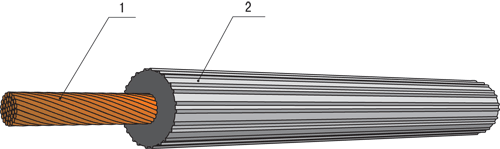

Рис. 1. Принципиальная конструкция однослойного протяженного электрода ЭЛЭР-2®,
ЭЛЭР-2.1®, ЭЛЭР-5®:

1. Медный или стальной токопровод;

2. Рабочая оболочка из электропроводного эластомера с удельным объемным электросопротивлением в диапазоне 0,5-5,0 Ом • м

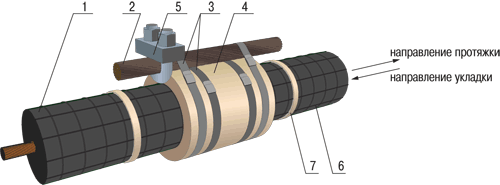

Рис 2. Электрод ЭЛЭР-5В Ø50 мм для подводных переходов:

1. Электрод ЭЛЭР-5 (Ø50 мм);

2. Канат грузовой (ГОСТ 2688-80 Ø12 мм);

3. Хомут червячный (нерж.);

4. Опорная разрезная втулка (капролон);

5. Зажим канатный;

6. Защитная диэлектрическая сетка (ячея 15 мм);

7. Хомут полиэтиленовый.

Модификация
электрода
НТДДиаметр электрода, ммСтроительная
длина, м
Нормативная плотность
анодного тока, А/м
без засыпки/в коксовой засыпке
ЭЛЭР-2ТУ 4834-005-24014768-200525,0+1,0600 - 12000,02/0,05
ЭЛЭР-2.1ТУ 4834-005-24014768-200536,0+2,0600 - 12000,05/0,10
ЭЛЭР-5ТУ 4834-006-24014768-200570,0+4,050 - 3000,25/1,00
ЭЛЭР-5BТУ 4834-006-24014768-200550,+3,050 - 9000,2

Наиболее эффективные области применения однослойных протяженных электродов ЭЛЭР из электропроводного эластомера в системах электрохимзащиты от подземной, речной и морской коррозии:

Неравномерность токораспределения в пределах заданной защитной зоны — не более 100 %.

Собственная постоянная растекания тока в диапазоне 2,0*10‾² ... 6,0*10‾²(1/м).

КПД системы защиты — не менее 70 %.

Начало производства и эксплуатации — 1992 г.

Серийный выпуск. Расчетный срок эксплуатации — 30 лет.

Протяженные электроды ЭЛЭР-5В применяются для прокладки на подводных переходах как в траншеях, так и в стальных трубах в случае использования метода наклонного бурения. Поперечное сопротивление электрода и собственная постоянная распространения тока определяются проектом.

Протяженный электрод ЭЛЭР-5В оснащается в заводских условиях грузовым канатом для усиления прочности на разрыв, а тело электрода помещается в диэлектрическую сетку для исключения контакта со стальной трубой в случае использования метода наклонного бурения и защиты поверхности электрода от механических повреждений.

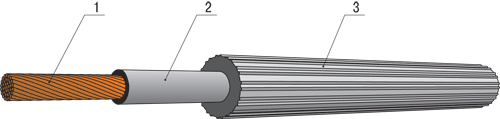

Рис. 3. Принципиальная конструкция многослойного протяженного электрода ЭЛЭР-2.1/2®:

1. Медный или стальной токопровод;

2. Токозадающая оболочка из электропроводного эластомера с удельным объемным электросопротивлением в диапазоне 50-3000 Ом • м;

3. Рабочая оболочка из электропроводного эластомера с удельным объемным электросопротивлением в диапазоне 0,5-5 Ом • м

Модификация
электрода
НТДДиаметр электрода, ммСтроительная
длина, м
Нормативная плотность
анодного тока, А/м
без засыпки/в коксовой засыпке
ЭЛЭР-2.1/2ТУ 4834-005-24014768-200536,0+2,0600 - 12000,05/0,10

Наиболее эффективные области применения многослойных протяженных электродов ЭЛЭР в системах электрохимзащиты от подземной, речной и морской коррозии:

Неравномерность токораспределения в пределах заданной зоны защиты — не более 10 %.

Собственная постоянная растекания тока 7,7•10-4 …6,0•10-3 (1/м).

КПД системы защиты — не менее 85–90%.

Начало серийного производства и эксплуатации — 1994 г. Расчетный срок эксплуатации — 30 лет.

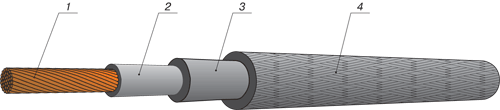

Рис. 4. Принципиальная конструкция комплектного протяженного электрода ЭЛЭР-2.1К, ЭЛЭР-2.1/2К®:

1. Медный или стальной токопровод;

2. Токозадающая оболочка из электропроводного эластомера с удельным объемным электросопротивлением в диапазоне 0,5–3000 Ом.м;.

3. Коксовая оболочка;

4. Чехол из углеродного материала, покрытого электропроводным эластомером

Модификация
электрода
НТДДиаметр электрода, ммСтроительная
длина, м
Нормативная плотность
анодного тока, А/м
ЭЛЭР-2.1KТУ 4834-005-24014768-200540,0+3,0<2000,10
ЭЛЭР-2.1/2КТУ 4834-005-24014768-200575,0+5,0<2000,20

Наиболее эффективные области применения комплектных протяженных электродов ЭЛЭР в заводской коксовой упаковке в системах элетрохимзащиты от подземной коррозии:

Неравномерность токораспределения в пределах заданной зоны защиты — не более 10 %.

Собственная постоянная растекания тока 7,7•10-4 …6,0•10-3 (1/м).

КПД системы защиты — не менее 85–90 %.

Начало серийного производства — 2007 г. Расчетный срок эксплуатации — 30лет. Электрохимзащита в России.
