Анодные заземлители ЭЛЭР

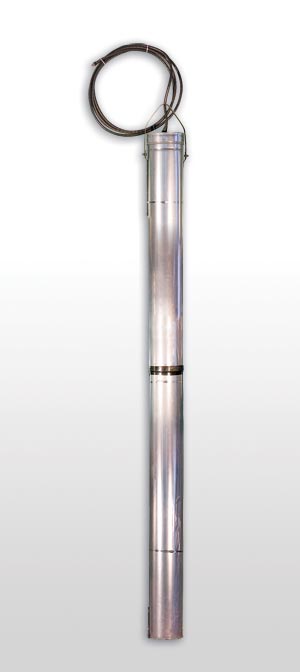

Комплектные анодные заземлители ЭЛЭР-5К представляют собой новую форму поставки (в заводской комплектации) серийно выпускаемых анодных заземлителей ЭЛЭР-5 в заводской коксовой упаковке, состоящую из электрода типа ЭЛЭР-5 длиной L от 1,5 до 3 м, помещенного в контейнер из оцинкованной тонколистовой стали. Пространство между стенками контейнера и электрода наполнено коксовой мелочью фракции 0,5–3,0 мм. Рабочая оболочка анодных заземлителей ЭЛЭР выполняется из электропроводного эластомера. Конструктивное исполнение комплектных анодных заземлителей ЭЛЭР-5К представлено на рис. 12.

Начало производства — 2008 г.

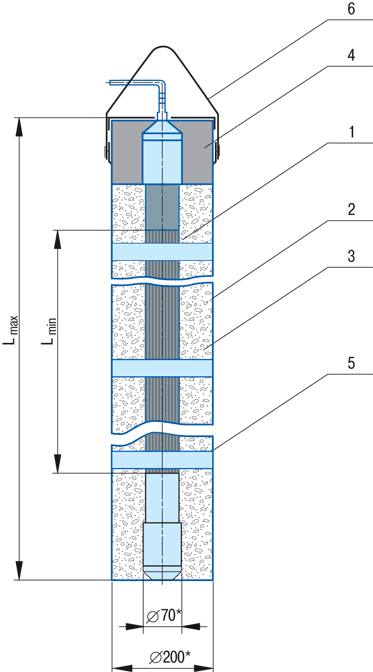

Рис. 12. Принципиальная конструкция анодного заземлителя ЭЛЭР-5К:

1. Электрод;

2. Контейнер из оцинкованного стального листа;

3. Коксовая мелочь;

4. Мастичная заливка;

5. Центрирующее кольцо;

6. Грузозахват
